铝蜂窝板

铝蜂窝复合板

铝蜂窝复合板结合先进的全自动化生产设备，将铝材与铝蜂窝芯紧密结合的一种高科技环保型装饰材料，主要应用于建筑外墙装饰（尤其适用于高层建筑）室内吊顶、墙体隔断门、内保温、家具、教学、电子、净化、交通、航空、广告牌等，是现代装饰的优质材料。

适用范围
由于石材和铝蜂窝板具有质轻、污染小、节省石材辐射的特点，且板材尺寸大，可用于天花板、幕墙、内墙、地面，广泛地应用于建筑物、车辆、船舶等装饰装修。

生产原理
其面板主要选用优质的3003H24合金铝板或5052AH14高锰合金板为基材，面板厚度为0.8 -1.5mm，采用氟碳(PVDF)辊涂，底板厚度为0.6-1.0mm，总厚度10mm-25mm为宜。芯材采用六角形3003型铝蜂窝芯，铝箔厚度0.4-0.6mm，边长5-6mm，采用高分子胶膜和改性环氧，全封闭无尘作业，用全自动蜂窝板复合生产设备通过加压高温复合而成。

铝蜂窝芯

铝蜂窝芯采用优质合金箔蜂窝芯制成，
经特殊加工而成，轻质高强，防火
预防、防潮、隔音隔热等环保特性。
该产品已广泛应用于洁净室墙壁内芯、铝材
幕墙板内芯复合建筑、装饰板材。

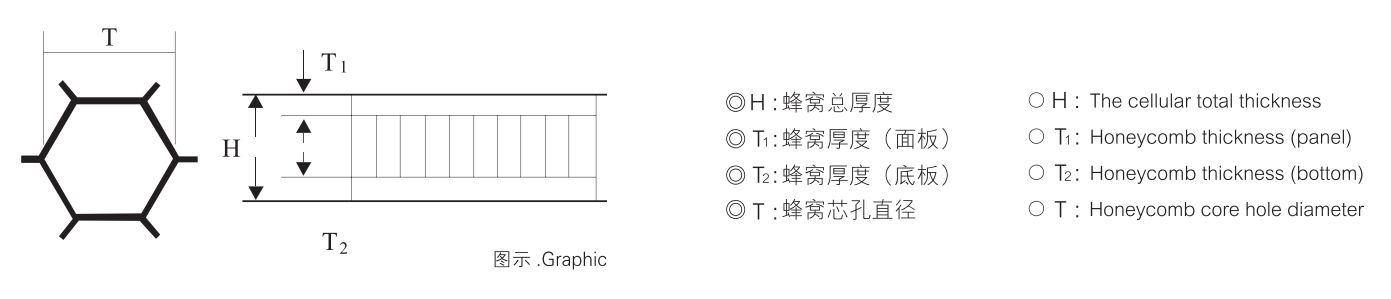

蜂窝板构成形式

蜂窝板安装方法

说明：

1. 铝蜂窝板分格宽度大于1200mm，采用3个宽40mm不锈钢挂件，挂件的铝蜂窝板端部尺寸为150mm;

2. 铝蜂窝板分格宽度小于1200mm，大于600mm，采用 2个宽40mm不锈钢挂件，挂件的铝蜂窝板端部尺寸为180mm；

3. 铝蜂窝板分格宽度小于600mm，采用2个宽40mm不锈钢挂件，挂件的蜂窝板墙幕尺寸为100mm；

4. 铝蜂窝板的胶缝宽度除了部分有标注外，没有标志的均为6mm。

铝蜂窝板幕墙立柱标准节点

开放式蜂窝板纵向标准节点

铝蜂窝板技术性能指标

厚度	20	25mm
正面铝材		1.00mm
背面铝材		1.00mm
重量（kg/m² ）	7.4	7.8
复合板及面板的力学性能
惯性矩 l(cm⁴/m）	19.85	31.67
截面模量 W(cm³/m）	19	24
复合板钢度E.I(KN·cm²/m)	139000	2217000
面板铝型材	AA 5754A(ALMg3)
弹性模量（N/mm² )	70000
面板抗拉强度（N/mm²）	Rm≥220
0.2%屈服应力（N/mm2）	Rp0 2≥130
延伸率（EN485-2:1994）	A50≥8
铝材线性热膨胀	2.4mm/m 100℃ 温差时
表面饰层	PVDF 喷涂烤漆
光泽度（初始值）	30-40%
铅笔硬度	HB-F
蜂窝芯
蜂窝尺寸	1/4”（6.3mm）
铝材容重	大约80kg/m³
抗压强度(MIL-STD-401)	4N/mm²
声学性能：
吸声系数	0.05
隔声指数按照ISO717-Rw	23	25
热工性能
导热系数λ(W/MK)	2.25	2.7
热阻值 R(1/m)(m k/w)	0.0089	0.0093
传热系数 U(k) (w/m k)	5.59	5.575

对于复合板材，其导热系数“入”取决于板材的总厚度。

铝蜂窝板技术参数

	ASTM	单位	10mm	15mm	20mm
单位理论重量		kg/m²	5.4	5.6	5.75
抗拉强度	E8	N/mm²	806	598	455
耐力	E8	N/mm²	531	405	279
伸长	E8	％	1.2	1.4	1.7
弯曲刚性	C393	X10⁶N.mm²	8.03	15.4	38.44
弯曲弹性率		N/mm²	5000	40600	38.44
温度伸长系数	D696	X10^-6 N/℃	0.24	0.24	0.24
热传导率	D967	Kcal/mhr℃	0.23	0.19	0.15
热变形温度	D648	℃	200	200	200
粘结强度	C297	N/mm²	12	12	12
板材平整度	最大偏差1mm/M
阻燃性能	不可燃，符合各有关防火等级标准
隔音性能	取决于板面安装角度，有0-3dB
